热设计的原则
1、减少发热量
即选用更优的控制方式和技术，如移相控制技术、同步整流技术等技术，另外就是选用低功耗的器件，减少发热器件的数目，加大粗印制线的宽度，提高电源的效率。
2、加强散热
即利用传导、辐射、对流技术将热量转移，但对外观扁平的产品而言，首先，从空间来说不能使用更多的散热铝片和风扇，从整体上说不允许加强冷式散热设计，不能使用对流形式。同样辐射散热的方式在扁平的空间也难以做到。
枪式摄像头六种散热方法：
1、降低电流。使用功耗小的红外灯代替大功耗的红外灯，虽然降低了散热量，但是在照射长距离的时候，效果肯定不如后者。
2、在阵列红外枪形摄像头内部加散热风扇，这样做效果肯定是有的，不过那样对风扇的考验是要很严格的，而且加了风扇对于外壳的设计上也是个考验，要保证美观还要实用。
3、使用恒定电流电源供电。保持电流恒定，控制LED的散热。
4、LED灯的分组排列。例如，以24颗的红外来说，可以把它排列成3组来减低热量。
5、结构材质的选择。例如，LED灯板和外壳选用铝合金等散热比较好的材料。
6、导热材料应用，使用导热介质材料把发热体热量传导到壳体后再通过自然对流的方式进行散热，从而良好的解决了这一问题。

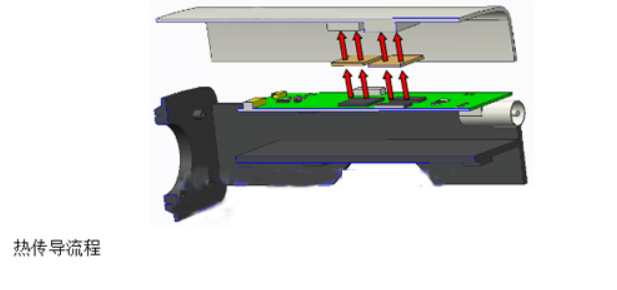

A板散热图示——散热结构图：

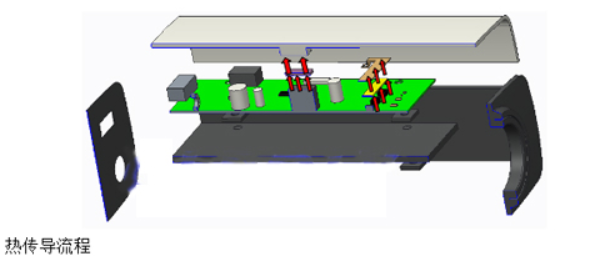

电源板散热图示——散热结构图：

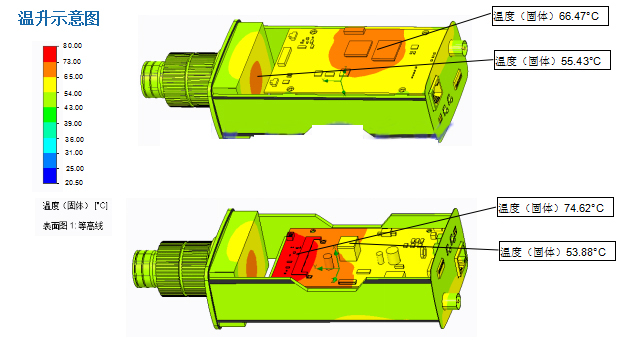

温升示意图1：

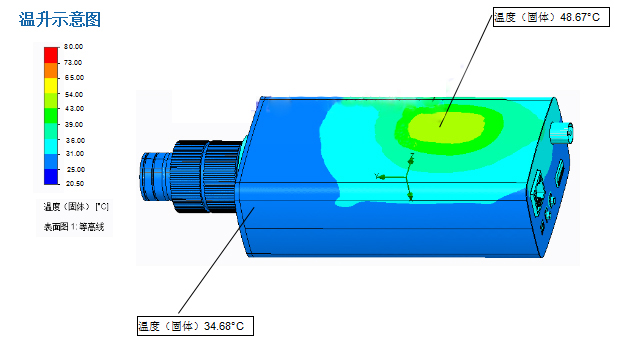

温升示意图2：
图像处理模组主要发热芯片及导热材料选型：
